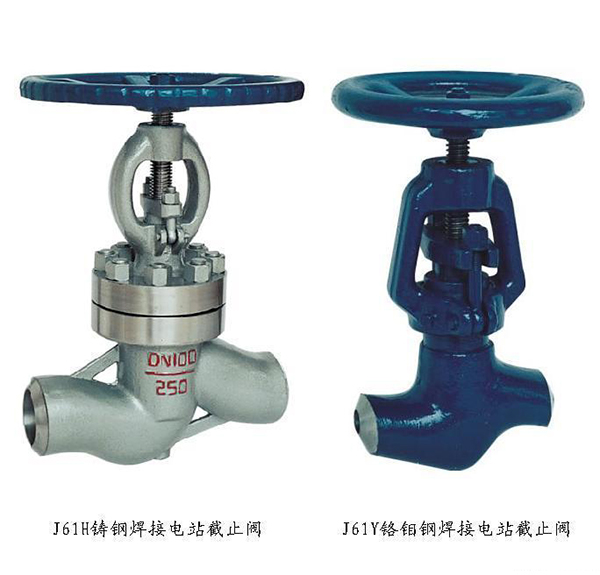

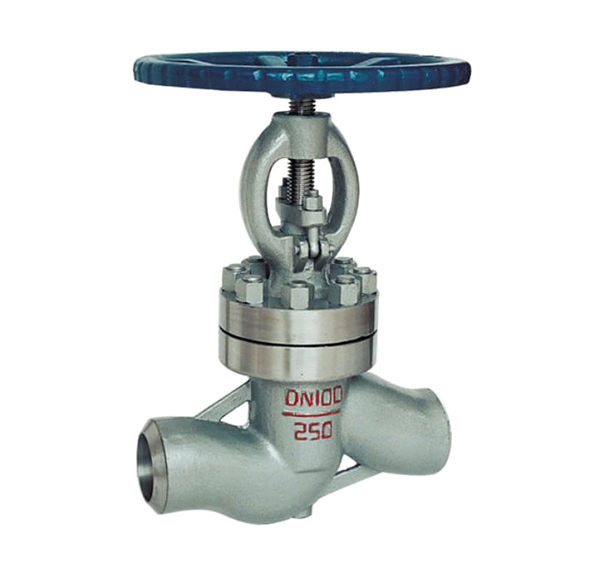

电站专用高温高压焊接截止阀

电站专用高温高压焊接截止阀

产品详情

一、高温高压电站截止阀产品用途
J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。

二、高温高压电站截止阀产品特点
1、阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长
3、电站截止阀阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠

三、执行标准
设计标准:JB/T 3595/E101
结构长度:JIS E101
对焊端:ANSI B16.25
试验与检验:JIS E101
压力-温度:JB/T 3595
产品标识:GB/T 12220
供货规范:JIS E101

四、性能参数


型号

J61H-200V

J41Y-200V

工作压力(MPa)

19.6

15.58

6.96

19.6

15.58

6.96

适用温度(℃)

≤200

≤450

≤570

≤200

≤450

≤570

适用介质

水、蒸汽等

材料

阀体、阀盖

铬钼钒钢

阀瓣

铬钼钒钢+堆焊硬质合金

阀座

铬钼钒钢+堆焊硬质合金

阀杆

铬钼钒钢

五、高温高压电站截止阀主要外形和连接尺寸


公称通径DN

主要外形尺寸和连接尺寸(mm)

重量(kg)

L

D1

D2

D3

α

H

Do

J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V

10

120

12

25

/

37.5

185

140

2.8

15

150

17

36

/

37.5

247

200

7.5

20

135 170

22

42

/

37.5

248

200

9

25

135 170

26

42

/

37.5

248

240

9.5

32

170 180

31

44

/

37.5

248.5

280

15

40

230

38

60

/

37.5

440

280

23

50(1)

250

50

82

/

32

450

320

60

50(2)

320 350

50

82

/

32

450

320

64

65

370 260

69

100

110

32

669

400

74

80

400 430 470

84

108

130

32

669

450

112.5

100

455 560

107

144

165

32

755

500

178.5

注:DN50为两种结构

J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V

10

120

120

12

28

/

37.5

189

140

3

15

150

150

17

40

/

37.5

250

200

9

20

135 170

135 170

22

46

/

37.5

252

200

11

25

135 170

135 170

26

46

/

37.5

254

240

13

32

170 180

170 180

31

49

/

37.5

254

280

17

40

230

230

38

60

/

37.5

440

280

23

50(1)

250

250

50

90

/

32

453

320

68

50(2)

320 350

320 350

50

90

/

32

455

320

72

65

370 260

370 260

69

104

110

32

630

400

83

80

400 430 470

400 430 470

84

110

140

32

672

450

118

100

455 560

455 560

107

148

170

32

761

500

185
