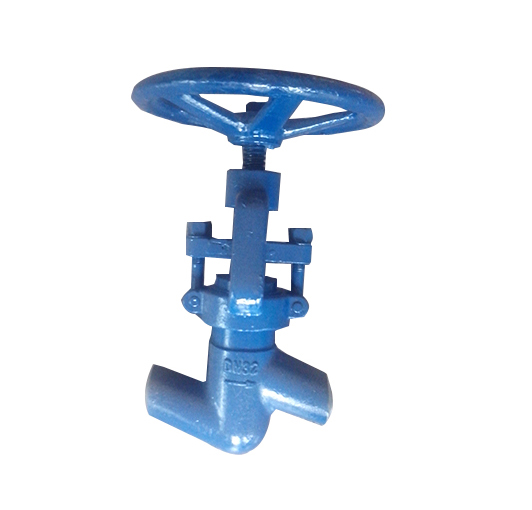

碳钢焊接式电站截止阀

碳钢焊接式电站截止阀的公称通径:DN15～DN200; 公称压力:PN16～PN320; 工作温度:≤550; 阀体材质:铸钢、不锈钢、合金钢; 阀杆材质:不锈钢、合金钢; 密封材质:不锈钢、硬质合金; 填料材质:石墨; 传动方式:手动、伞齿轮传动、电动; 适用介质:水、蒸汽、油品等。
电站截止阀的详细介绍
●J61Y-320V型焊接式截止阀主要特点及用途：
● 阀门与管路连接采用焊接式结构。
● 密封面不易磨损、擦伤、密封性能好、寿命长。
● 结构紧凑、启闭性好、高度小、维修方便。
● 适用于水、蒸油品管路上，具有耐高温、耐高压的特点。
●J61Y-P54710V型焊接式截止阀主要性能和使用范围
电站截止阀型号：公称压力PNMPa 试验压力MPa 工作压力MPa 工作温度℃ 适用介质
壳体强度 密封 P54 P55　P57
J61H/Y-100 10 15 11 / / / ≤450 水、蒸气油品
J61H/Y-200 20 30 22 / / /
J61H/Y-250 25 38 28 / / /
J61H/Y-320 32 48 36 / / /
J61Y-P54/100V / 30 22 10 / / ≤540 蒸气
J61Y-P54/140V / 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤555
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17
●J61Y-P54710V型焊接式截止阀主要零件材料
零件名称　阀体　阀盖　阀杆　阀瓣　密封面　填料　阀杆螺母　手轮　紧固件
J61H型
J961H型 25WCB 25WCB 铬不锈钢铬钼铝钢氮化 铬不锈钢铬钼铝钢氮化 铬不锈钢 性石墨 铝
●J61Y-P54710V型焊接式截止阀主要尺寸及重量
公称通径DN 主要外形尺寸和连接尺寸mm 重量kg
L D1 D2 D3 α H Do
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 / 37.5 185 140 2.8
15 150 17 36 / 37.5 247 200 7.5
20 135 170 22 42 / 37.5 248 200 9
25 135 170 26 42 / 37.5 248 240 9.5
32 170 180 31 44 / 37.5 248.5 280 15
40 230 38 60 / 37.5 440 280 23
501 250 50 82 / 32 450 320 60
502 320 350 50 82 / 32 450 320 64
65 370 260 69 100 110 32 669 400 74
80 400 430 470 84 108 130 32 669 450 112.5
100 455 560 107 144 165 32 755 500 178.5
注：DN50为两种结构
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10　120 120 12 28 / 37.5 189 140 3
15 150 150 17 40 / 37.5 250 200 9
20 135 170 135 170 22 46 / 37.5 252 200 11
25 135 170 135 170 26 46 / 37.5 254 240 13
32 170 180 170 180 31 49 / 37.5 254 2
