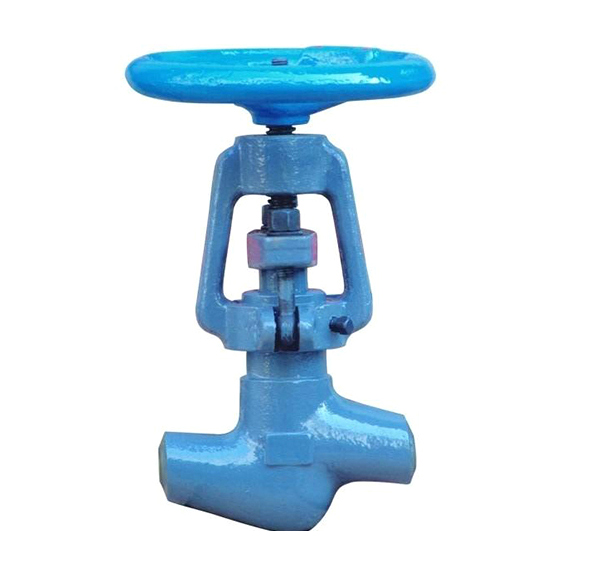

对焊式电站截止阀

对焊式电站截止阀

产品详情

手动焊接截止阀
对焊式电站截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。

电站截止阀产品详情

【截止阀】也叫截门,是使用 广泛的一种阀门!它之所以广受欢迎,是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压,也适用于高压。【对焊式高温高压截止阀】的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
对焊式高温高压电站截止阀概述:
J61Y对焊式高温高压截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接,适用于高温高压场合。主要技术参数:公称压力:16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃,主要用于钢铁、冶金、电厂、热电等企业。

电站截止阀的设计与制造

JB/T3595

连接端尺寸

结构长度

JB/T3595

焊端尺寸

JB/T79

检验与试验

JB/T3595

材料

碳钢

GB/T12229

合金钢

ZB/J98015
JB/T5263

标志

GB/T12220

供货

JB/T7928

主要零件材料及适用范围:


型号

阀体

阀盖

阀瓣

阀座

阀杆

填料

适用介质

适用温度

J61Y-(320)

A105

2Cr13+ Stellite12

D507Mo

2Cr13

柔性石墨

水、蒸汽

425

J61Y-(320)PI

Ocr18Ni9Ti(F321)

321+ Stellite12

Stellite6

321

柔性石墨

水、蒸汽

540

J61Y-P54(170)

12CrLMoV

12CrMoV+ Stellite12

Stellite6

25CrMo1Va

柔性石墨

蒸汽

570

电站截止阀的主要外形连接尺寸及重量:


型号

公称直径 NP(Mpa)

公称通径 DN(mm)

标准值






L

d

D1

D2

h

Do

H

H1

质量(kg)

J61Y-320

32

10

110

10

12

24

13.5

160

215

36

5.7

J61Y-P54170

P5417

10

110

10

12

24

13.5

160

215

36

5.7

J61Y-320

32

15

150

113

16

35

12

200

247

45

10.5

J61Y-320PI

32

15

150

13

16

35

12

200

247

45

10.5

J61Y-P54200V

P5420

15

150

13

16

35

12

200

247

45

10.5

J61Y-320

32

20

150

19

22

35

18

200

247

47

9.9

J61Y-P54170V

P5417

20

150

19

22

35

18

200

247

47

9.9

J61Y-320

32

25

180

20.5

24

52

21

240

290

66

13.2

订货须知:
1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④阀门的使用压力⑤阀门的使用介质、温度。
2、若已经由设计单位选定本公司的产品型号,请按型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数,由我司的阀门 厂家为您审核把关。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供 的服务。
