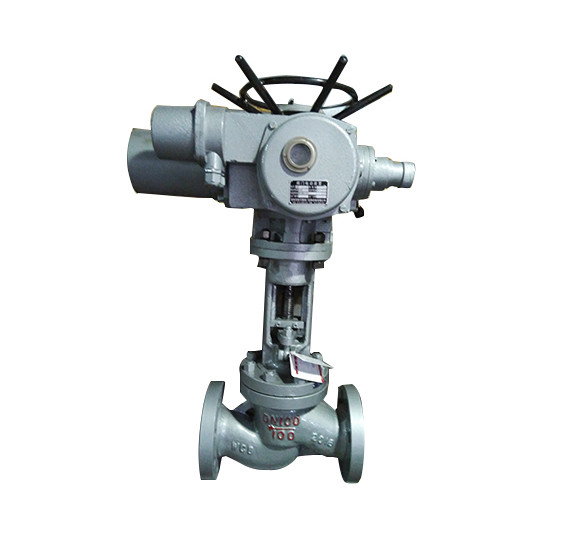

J941H电动电站截止阀

产品详情

型号：J941H-100C电动电站截止阀

阀门结构特点与用途

1.可以安装在管道的任何位置上，介质从下往上流。
2.不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性、足够的强度。
3.合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点.
J941H-100C电动截止阀产品详情
电站截止阀适用于石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
电站截止阀是由电动执行机构和截止阀两部分组成。电动截止阀是一种比较新型的闸阀类别，它有着自身结构所一些性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
J941H-100C电动截止阀试验压力

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
1.6	2.4	1.8	0.6	1.8

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
2.5	3.8	2.8	0.6	2.8

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
4.0	6.0	4.4	0.6	4.4

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
6.4	9.6	7.0	0.6	7.0

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
10.0	15.0	11.0	0.6	11.0

J941H-100C电动电站截止阀尺寸表:

公称压力1.6MPa
DN	L	D	D1	D2	b	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	16	3	4-18	645	48
65(DZW10I)	290	180	145	120	18	3	4-18	690	60
80(DZW10)	310	195	160	135	20	3	8-18	715	65
100(DZW15)	350	215	180	155	20	3	8-18	770	71
125(DZW20)	400	245	210	185	22	3	8-18	780	119
150(DZW30)	480	280	240	210	24	3	8-23	810	231
200(DZW45)	600	335	295	265	26	3	12-23	967	320
250(DZW60)	650	405	355	320	30	3	12-25	1143	550
300(DZW90)	750	460	410	375	30	3	12-25	1292	785

公称压力2.5MPa

DN	L	D	D1	D2	b	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	20	3	4-18	645	50
65(DZW10I)	290	180	145	120	22	3	8-18	690	62
80(DZW15)	310	195	160	135	22	3	8-18	715	67
100(DZW20)	350	230	190	160	24	3	8-23	770	73
125(DZW30)	400	270	220	188	28	3	8-25	780	127
150(DZW45)	480	300	250	218	30	3	8-25	875	215
200(DZW60)	600	360	310	278	34	3	12-25	967	322
250(DZW90)	650	425	670	332	36	3	12-30	1153	585
300(DZW120)	750	485	430	390	40	4	16-30	1292	795

公称压力4.0MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	88	20	4	3	4-18	645	61
65(DZW10I)	290	180	145	120	110	22	4	3	8-18	690	75
80(DZW20I)	310	195	160	135	121	22	4	3	8-18	715	84
100(DZW30)	350	230	190	160	150	24	4.5	3	8-23	770	101
125(DZW45)	400	270	220	188	176	28	4.5	3	8-25	782	207
150(DZW60)	480	300	250	218	204	30	4.5	3	8-25	875	226
200(DZW90I)	600	375	320	282	260	38	4.5	3	12-30	1160	339

公称压力6.4MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW15)	300	175	135	105	88	26	4	3	4-23	710	64
65(DZW20)	340	200	160	130	110	28	4	3	8-23	734	77
80(DZW30)	380	210	170	140	121	30	4	3	8-23	785	86
100(DZW60)	430	250	200	168	150	32	4.5	3	8-25	837	171
125(DZW90)	500	295	240	202	176	36	4.5	3	8-30	1031	243
150(DZW90)	550	340	280	240	204	38	4.5	3	8-34	1066	296
200(DZW120)	650	405	345	300	260	44	4.5	3	12-34	1213	420

公称压力10.0MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW20)	300	195	145	112	88	28	4	3	4-25	714	81
65(DZW30)	340	220	170	138	110	32	4	3	8-25	734	102
80(DZW60)	380	230	180	148	121	34	4	3	8-25	800	175
100(DZW90)	430	265	210	175	150	38	4	3	8-30	950	194
125(DZW90)	500	310	250	210	176	42	4.5	3	8-34	1142	285
150(DZW120)	550	350	290	250	204	46	4.5	3	12-34	1240	450
200(DZW180)	650	430	360	312	260	54	4.5	3	12-41	1425	850
