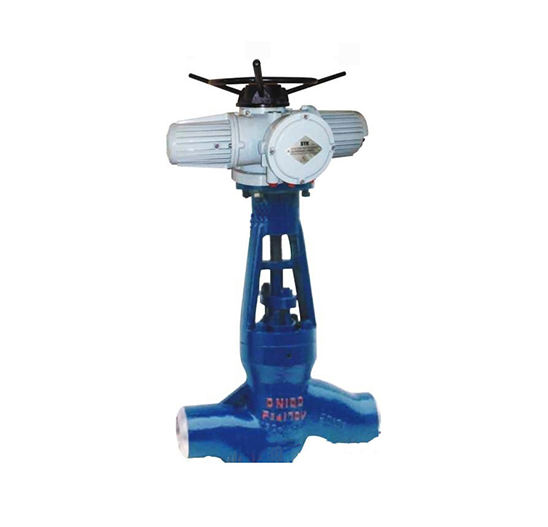

高温高压电站截止阀

高温高压电站截止阀

产品详情

产品结构特点
高温高压电站截止阀适用于公称压力PN1.6~16.0MPa(Class150~2500),工作温度≤600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。


电站截止阀其主要结构特点有
1、产品结构合理、密封可靠、性能优良、造型美观。
2、密封面堆焊Co基硬质合金,耐磨、耐蚀、抗擦伤性能好,使用寿命长。
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性及抗擦伤性。
4、公称压力≥25.0MPa(Class1500)中腔采用自紧密封式结构,密封性能随压力升高而增强,保证了密封性能。

5、阀门设有倒密封结构,密封可靠。
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。


设计标准Design Standard

JB/T 3595

结构长度 End to End

对焊连接 Butt-welding End

JB/T 2766、GB/T15188.1

压力与温度Pressure&Temperature

JB/T 3595

试验和检验Test&Inspection

JB/T 3595

焊接坡口Bevel for Welding

JB/T 3595

⊙产品采用标准Technical Specification
注:阀门连接法兰及焊接坡口可根据用户要求设计制造
Note:The size of valve connecting flange and bevel for welding can be designed according to customer’s requirement.
电站截止阀的主要零件材料Main Parts Material


序号No.

零件名称Part Name

材质Material

1

阀体Body

WCB、WC1、WC6、WC9、C12

2

阀瓣Disc

25、12Cr1MoVA、1Cr13

3

阀杆Stem

1Cr17Ni12、2Cr13、20Cr1Mo1VA、25Cr2MoV

4

密封圈Sealing Ring

柔性石墨Graphite

5

阀盖Bonnet

WCB、WC1、WC6、WC9、C12

6

填料Packing

柔性石墨Graphite

7

阀杆螺母Stem Nut

铜合金Copper alloy

8

电动装置Electrical Actuator

组件Package
