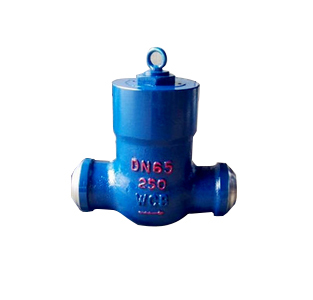

H64Y电站止回阀
产品详情
产品用途：
焊接连接的止回阀适用于公称压力PN20.0～32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。
产品结构特点
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为3.支管两端为对焊连接，适应不同的接管要求。
4.阀门耐压部件选用 耐热合金钢制造，高温性能好，承受压力高，耐用、安全、可靠。
5.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
7.内装式的销轴结构，减小外泄漏点，使用更可靠。
电站止回阀应用范围：
电站止回阀适用于Class1500～2500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
电站止回阀结构特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀门高温耐压部件选用 耐热合金钢制造，高温性能好，承受压力高，耐用、安全、可靠。
5.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
7.内装式的销轴结构，减小外泄漏点，使用更可靠。
电站止回阀标准规范：
设计制造标准：ASME B16.34 E101
结构长度标准：ASME B16.10 E101
压力温度等级：ASME B16.34 E101
试验检验标准：API598 E101
电站止回阀零件材料与工况：
阀 体 WCB WC1 WC6 WC9
阀 盖 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
阀 瓣 WCB WC1 WC6 WC9
摇 杆 WCB WC1 WC6 WC9
阀 座 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA
销轴 1Cr17Ni2 20Cr1Mo1V1A
填 料 增强柔性石墨
主要外形尺寸及连接尺寸
型号Actuator code | 公称通径DN（mm） | 主要外形尺寸及连接尺寸（mm）Main ouline size and connection size | 重量wt（kg） | |
H64Y-200 | L | H | ||
50 | 350 | 250 | 50 | |
65 | 430 | 282 | 57 | |
80 | 470 | 325 | 65 | |
100 | 600 | 350 | 80 | |
175 | 900 | 440 | 180 | |
H64Y-320 | 125 | 900 | 409 | 170 |
225 | 1000 | 550 | 415 | |
300 | 1370 | 680 | 1200 | |
350 | 1370 | 745 | 1638 | |
主要零件材料
| 阀 体 | WCB、25 | 2Cr1MoV | WC6 | WC9 |
| 阀 盖 | 25 | 12CrMoV | ||
| 阀 瓣、阀 座 | 25堆STL钴基硬质合金 | 12CrMoV STL钴基硬质合金 | ||
| 密封环 | 增强柔性石墨 | |||
电站止回阀的安装应注意以下事顶：
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
