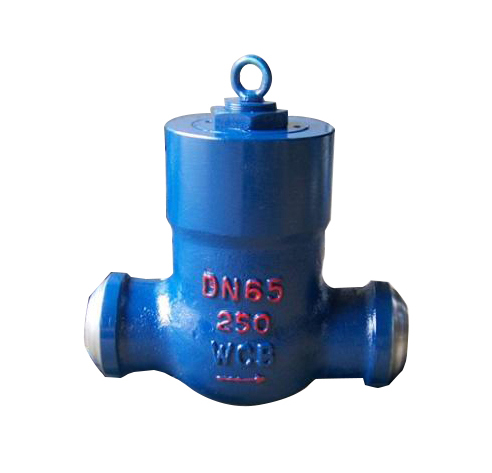

高压电站止回阀

高压电站止回阀

产品详情

高压电站止回阀执行标准:

1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。

2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。

3、压力-温度等级按E101、JB/T3595 API598 GB9131 标准规定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求

高压升降式止回阀结构特点:

1、 阀瓣整体淬火,并能在阀体上下移动,介质倒流时,借介质压力和弹簧自动阀瓣关闭。

2、 阀体、阀盖均为模锻件。

3、 阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。

4、止回阀应安装在水平管道上介质流向从下往上流(正流)。

电站止回阀的安装应注意以下事顶:
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

高压电站止回阀

型号零件名称
阀体阀瓣弹簧阀杆填料压板阀盖锁紧螺母

H61Y-250

H61Y-320

碳钢碳钢弹簧钢不锈钢柔性石墨碳钢碳钢 碳素钢

H61Y-P54100V

H61Y-P57170V

铬钥钒钢铬钥钒钢弹簧钢铬钥钒钢柔性石墨铬钥钒钢铬钥钒钢铬钥钢

高压电站止回阀性能规范:

公称压力PN(MPa)试验压力Ps(MPa)工作压力工作温度(度)适用介质
强度密封(液)P54P55P57
10.015.011.0


≤425水、蒸气、油品
16.024.017.6


20.030.022.0


25.037.527.5


32.048.036.0


P541030.022.010

≤540蒸汽
P541437.527.514

P541748.036.017

P551037.527.5
10
≤550
P551448.036.0
14
P551753.039.0
17
P571048.036.0

10≤570
P571455.040.0

14
P571760.044.0

17


高压电站止回阀安装尺寸及重量:

GB 25.0MPa

DN

10

15

20

25

32

40

50

65

80

100

L

120

170

170

170

200

230

350

326

470

560

H

155

200

210

210

245

270

300

410

370

420

Wt

2.5

8.5

9

10

14

21

28

-

-

-

GB 32.0MPa

DN

10

15

20

25

32

40

50

65

80

100

L

120

170

170

170

200

230

350

326

470

560

H

155

200

210

210

245

270

300

410

370

420

Wt

2.5

8.5

9

10

14

21

28

-

-

-

P54140V

DN

10

15

20

25

32

40

50

65

80

100

L

120

170

170

170

200

230

350

326

470

560

H

155

200

210

210

245

270

300

410

370

420

Wt

2.5

8.5

9

10

14

21

28

-

-

-

P54170V

DN

10

15

20

25

32

40

50

65

80

100

L

120

170

170

170

200

230

350

326

470

560

H

155

200

210

210

245

270

300

410

370

420

Wt

2.5

8.5

9

10

14

21

28

-

-

-

P57170V

DN

10

15

20

25

32

40

50

65

80

100

L

120

170

170

170

200

230

350

326

470

560

H

155

200

210

210

245

270

300

410

370

420

Wt

2.5

8.5

9

10

14

21

28

-

-

-



电站止回阀
和其他阀门的区别:

1.产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型。

2.阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。

3.支管两端为对焊连接,适应不同的接管要求。

4.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

5.采用 耐热合金钢制造,安全可靠,性能稳定,特别适用于高温高压管路。
