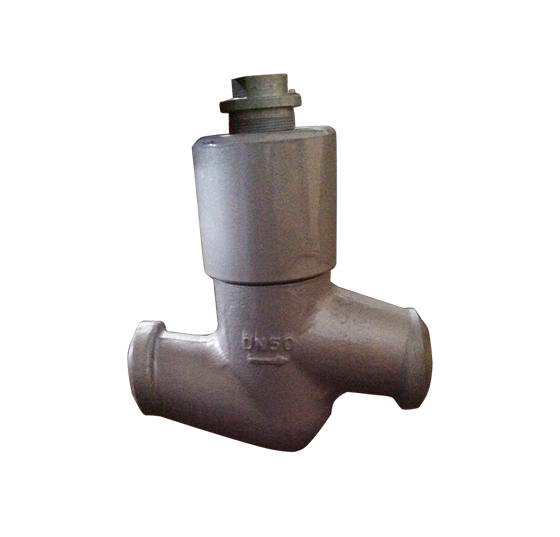

H61Y止回阀

止回阀一般分为升降式、旋启式等几种类型。

升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。升降式止回阀可分为直通式和立式两种。直通式升降式止回阀一般只能安装在水平管路，而立式升降止回阀一般应安装在垂直管路。

旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力， 好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管道路。

查看厂家热门产品：电站阀、电站截止阀

高压电站止回阀

电站焊接止回阀主要外形连接尺寸：

电站止回阀和其他阀门的区别：

1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型。

2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.采用 耐热合金钢制造,安全可靠,性能稳定,特别适用于高温高压管路。

电站止回阀的安装应注意以下事顶：

1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所票箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

H61Y-200 H61Y-250 H61Y-320高压电站止回阀执行标准:

1．设计制造与验收按火力发电阀门标准ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531标准规定。

2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221标准规定或按用户要求。

3、压力-温度等级按E101、JB/T3595 API598　GB9131 标准规定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求

H61Y-200 H61Y-250 H61Y-320高压电站止回阀性能规范:

H61Y-200 H61Y-250 H61Y-320高压升降式止回阀结构特点:

1、阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。

2、阀体、阀盖均为模锻件。

3、阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。

4、止回阀应安装在水平管道上介质流向从下往上流（正流）。
