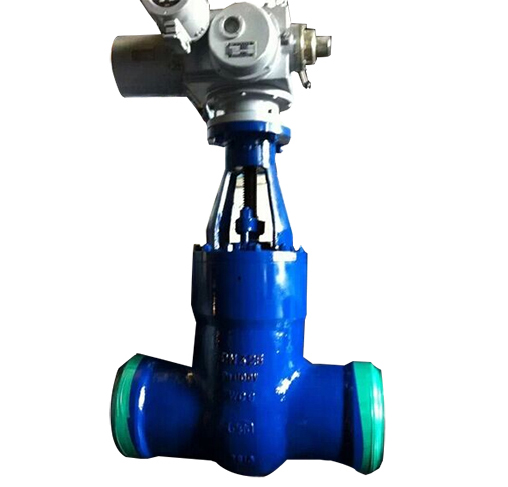

Z61Y-P54170V电站闸阀

Z61Y-P54170V电站闸阀

产品详情

高压电站电动闸阀也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。


电站阀的用途:安装在水、汽管道上作为启闭装置用。


电站闸阀结构简述

1、采用压力自紧式密封结构,弹性闸板,两端支管为焊接连。

2、阀座密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

阀瓣密封面经硬化氮化处理。

3、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀和抗擦伤性。

4、阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机,减速器、转矩控制机构、现场操作机构、手、电动切换机构,除就地操作外还可进行远距离操作。可根据用户要求选配扬州电力设备修造厂引进西门子技术生产的2SA30系列、上海自动化仪表股份有限公司十一厂引进英国ROTORK生产的A系列、瑞基测控设备有限公司生产的RA系列电动头。


结构优势:高温高压电站闸阀使用温度450-570℃压力PN1.6-70.0,公称通径15mm-300mm材质:1Cr5Mo,12CrMorV,ZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。


技术工艺优势:

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;

2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;

3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;

4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;

5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;

6、电站阀采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;

7、双向承压密封设计,满足各类特殊工况的苛刻要求;

8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;

9、Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养;

10、阀盖自紧密封设计,压力越高,密封越可靠;


电站闸阀的设计制造标准:

设计标准:E101,JT/T3595,DL/T531,API600,ANSI B16.34
结构长度GB/T15188.1,ASME B16.1, E101, JB2766
对焊端ASME B16.25,GB12224-89,JB/T3595
试验和检验JIS E101,JB/T3595,API598

四.电站阀压力试验:

性能规范Property and specifiecation
产品型号 Product type
公称压力PN(MPa)Nominal pressure
试验压力(MPa)Test pressure工作压力(MPa)
Working pressure
工作温度(℃)
Working temperature
适用介质
Appicable medium
强度试验
Sheel test
密封试验/上密封实验
Seal test
Z961Y-2502537.527.5-≤425水、蒸汽、Water,steam
Z961Y-3203248.036.0-≤425
Z961Y-P54100-30.022.0P5410≤540蒸汽 Steam
Z961Y-P54170-48.036.0P5417≤540

五.主要零件材料:

零件名称Part name材料牌号Material designation
阀体BodyWCBWC6WC9
阀板DiscWCBWC6WC9
阀盖Bonnet2512Cr1Mo1VA
阀杆Stem1Cr17Ni220Cr1Mo1VA
阀座Seat2512Cr1Mo1VA
密封环Sealing ringS软钢(增强柔性石墨)S soft steel (flexible graphite)S软钢S soft steelF软钢F Soft steel
填料Packing增强柔性石墨Fexible graphite
支架YokeWCBWCB或WC6
阀杆螺母Stem nut45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring1Cr1320Cr1MoVA

电站阀安装说明

1、必须垂直安装,阀杆向上,介质流向可从任何一侧流入。
2、电动装置安装在环境温度为一20"C~+40℃,相对湿度≤80%无腐蚀,无爆炸性气体环境中。
3、电动装置用于管道温度低于350"(:时,则采用半流体锂基润滑油(Q/sYl002—65) 用于管道温度高于350~(:时,则采用GB492—2N一4钠基润滑脂进行润滑。
