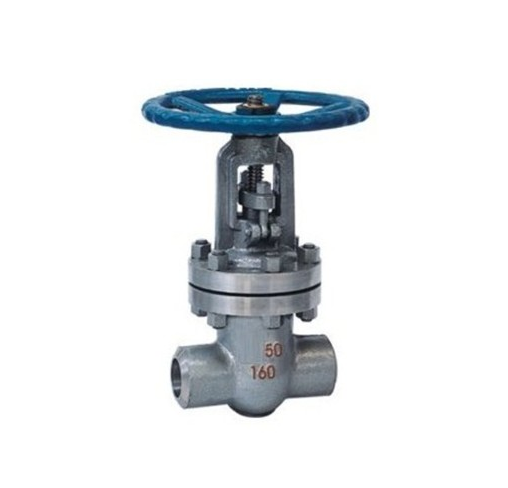

中法兰电站闸阀【产品说明】
中法兰电站闸阀适用于工作压力 1.6~20.0MPa,工作温度 -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。电站阀适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
中法兰电站闸阀【产品性能参数】型号PN工作压力 / MPa适用温度 / ℃适用介质Z61H、Z61Y、Z61W 型 PN16~PN200
钢制楔式闸阀主要性能参数
Z61H-16C、25 | 16、25 | 1.6、2.5 | ≤ 425 | 水、蒸汽、油品 |
Z61Y-16C、25 | ||||
Z61W-16P、25P | 16、25 | 1.6、2.5 | ≤ 150 | 弱腐蚀性介质 |
Z61Y-16P、25P | ||||
Z61W-16R、25R | ||||
Z61Y-16R、25R | ||||
Z61Y-16I、25I | ≤ 550 | 油品、蒸汽 | ||
Z61Y-16V、25V | ≤ 570 | 水、蒸汽、油品 | ||
Z61H-40~200 | 40~200 | 4.0~20.0 | ≤ 425 | 水、蒸汽、油品 |
Z61H-40I~200I | 40~200 | 4.0~20.0 | ≤ 550 | 水、蒸汽、油品 |
Z61H-40P~200P | 40~200 | 4.0~20.0 | ≤ 200 | 硝酸类 |
Z61H-40R~200R | 40~200 | 4.0~20.0 | ≤ 200 | 硝酸类 |
50 | 250 | 195 | 680 | 300 | 48 |
65 | 280 | 220 | 720 | 300 | 68 |
80 | 310 | 230 | 870 | 350 | 92 |
100 | 350 | 265 | 885 | 400 | 133 |
125 | 400 | 310 | 1020 | 450 | 216 |
150 | 450 | 350 | 1110 | 500 | 275 |
200 | 550 | 430 | 1225 | 500 | 360 |
250 | 650 | 500 | 1257 | 550 | 700 |
DNLDHW重量 / kg
65 | 340 | 245 | 820 | 350 | 110 |
80 | 390 | 260 | 850 | 350 | 145 |
100 | 450 | 300 | 980 | 400 | 192 |
125 | 525 | 355 | 1050 | 450 | 307 |
DNLDHW重量 / kg
50 | 350 | 210 | 712 | 350 | 108 |
65 | 410 | 260 | 765 | 400 | 195 |
80 | 470 | 290 | 835 | 450 | 250 |
100 | 550 | 360 | 950 | 500 | 350 |
125 | 650 | 385 | 1080 | 500 | 540 |
150 | 750 | 440 | 1140 | 600 | 738 |
【电站截止阀用途】
电动截止阀适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。
【电站截止阀结构特点】
1.产品按国家标准GB12235,结构合理,密封可靠,性能优良、造形美观。
2.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
3.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
4.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,电动截止阀能适用于各种压力、温度及介质工况。
5.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、
压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,
我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价,有意者请联系我们。我们可以为您提供专业的解决方案,
包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,
为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,
我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
通过密切关注客户需求与应用体验,把握市场导向:通过高强度的研发投入,保持技术领先;
通过科学管理和文化塑造,提升组织能力;通过高度重视和持续改进,让质量和服务成为我们的品牌标志。
