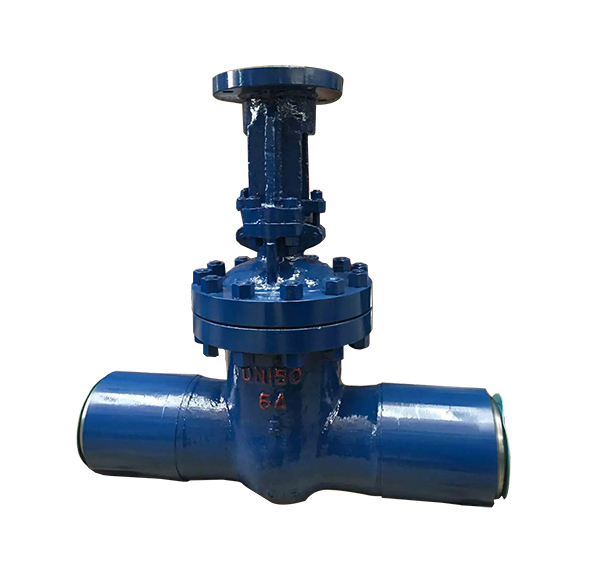

Z61Y中法兰焊接闸阀

电站阀的详细资料：

材质：WCB,CF8,CF8M
连接形式：焊接
公称通径：2”~24”
适用介质：水、蒸汽、油品等-WCB

硝酸，醋酸类-不锈钢

电站阀主要压力等级：900LB 1500LB
适用温度在-40℃～550℃

(注：使用温度不同，阀体所选用的材料不同。阀体材料的选用按客户要求或是使用温来选用。)
流动方向：单向或双向
压驱动方式：手动或电动
类型(通道位置)：直通

密封形式：硬密封

设计与制造： API 600
结构长度： ANSI B 16.10
压力温度等级： ANSI B 16.34
试验与检验： API 598

驱动方式: 电动、气动、液动、齿轮等

电站阀适用行业: 石油、化工、火力、制药、化肥、发电厂等行业

加工定制：是

电站阀的技术工艺优势：

1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；

2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；

3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；

4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；

5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；

6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；

7、双向承压密封设计，满足各类特殊工况的苛刻要求；

8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；

9、Z60 系列 闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面吻合度，特别便于用户现场维修保养；

10、阀盖自紧密封设计，压力越高，密封越可靠；

电站阀的应用规范：

1、设计、：E101

2、结构长度：E101

3、对焊连接：78DG　ANSI　B16。25

4、检查和试验：E101

电站阀的主要零件材料

主要外形和连接尺寸 单位Unit：mm

主要外形和连接尺寸 单位Unit：mm
