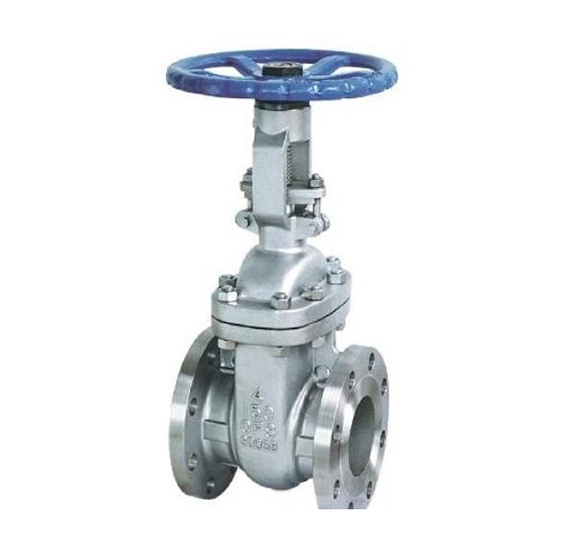

水封闸阀

水封闸阀

产品详情

水封闸阀适用于公称压力≤10.0MPa,工作温度≤425℃,工作介质为水、蒸气、油品和非腐蚀气体的管路上作启闭装置用,尤其用于电厂汽机真空冷凝系统。


电站阀的产品名称 :水封闸阀

型号: DS/Z44H

口径: 50~600mm

电站阀压力: 1.6MPa~10.0MPa

材质: 铸钢、不锈钢等


水封闸阀设计与制造标准:●设计与制造:GB12234

●法兰尺寸:GB9113 JB79

●压力温度:JB/T74 GB9131

●电站阀的结构长度:GB/T12221

●检验与试验:JB/T9092 GB12224

·水封闸阀-主要性能规范 Chief property and specification

试验压力

Test pressure

公称压力PN/MPa

1.0

1.6

2.5

4.O

6.4

1O.0

壳体强度试验 Shell Strength test

1.5

2.4

3.8

6.O

9.6

15.0

密封试验
Seal test

1.1

1.8

2.8

4.4

7.0

11.O

上密封试验
Back seal test

1.1

1.8

2.8

4.4

7.0

11.0

气密封试验

Leak- proofness test

0.5~O.7

·水封闸阀-使用范围 Scope of use


产品类别
Product
classification

适用温度/℃
Working
temperature

适用介质
Suitable medium

碳钢型(C)
Carbon steel

≤425

水、蒸汽、油品、非腐蚀性气体
Water,Stem,oilgoods
non-corrosive gas

合金钢(I)
Alloy steel

≤540

·水封闸阀-主要零件材料 Material for Main Parts

产品类型
Product type

零件名称Part name

阀体、阀盖、支架 B0dy,BOnnet,Yoke

阀杆
Valve rod

闸板、阀瓣、密封面
Walge gate Disc Sealface

阀座密封面
Seatring seal face

阀杆螺母
Yoke nut

填料
Packing

碳钢型(C) Carbon steel

WCB 25

1Crl3 或2Crl3

Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy

不锈钢 Stainlesssteel

铝青铜 Albronze

柔性石墨 F18xible graphite

合金钢(I)
Alloy steel

WC6 Cr5M01

38CrMoAlA 20CrlM01VA

钴基合金

硬质合金
Carbide alloy


水封闸阀-主要尺寸/mm Main dimensions
DS/Z44H-16、25 DS/Z44Y-16I、25I

公称通径
DN/mm
Nominal
diameter

L

α


H

DO

PNl.6/MPa

PN2.5/MPa

D

D1

D

D1

50

250

37o30

334

250

58

50

64

4g

65

270

37o30

439

250

75

65

82

67

80

280

37o30

495

300

91

79

95

77

100

300

37o30

575

350

11O

97

117

101

125

325

37o30

587

350

136

121

144

126

150

350

37o30

607

350

163

146

172

158

200

400

37o30

740

400

223

202

223

202

250

450

37o30

863

400

278

254

278

254

300

500

37o30

990

400

330

305

330

305

350

550

37o30

1137

500

382

352

382

352

400

600

37o30

1523

500

432

399

432

39g

450

650

37o30

1618

600

485

451

485

451

500

700

37o30

1657

600

535

501

535

499

600

800

37o30

1746

700

636

601

636

599

注:PN1.6(16)阀门允许作为PN1.0(10)压力选用
DS/Z44H-40、64、100 DS/Z44Y-40I、64I、100I

公称通径
DN/mm Nomina diameter

L

D

α


PN4.O/MPa

PN6.4/MPa

PNlO.0/MPa

D1

H

D0

D1

H

DO

D1

H

D0

50

250

64

37o30

49

345

300

50

350

300

49

350

300

65

270

83

37o30

67

441

300

66

447

300

64

447

300

80

280

96

37o30

79

495

350

77

499

350

75

499

350

100

300

117

37o30

101

575

350

99

582

400

87

582

400

125

325

144

37o30

126

587

400

129

590

400

125

590

400

150

350

172

37o30

152

607

400

150

611

450

145

611

450

200

400

223

37o30

200

740

450

198

745

550

190

747

550

250

450

278

37o30

252

863

550

246

867

650

236

869

650

300

500

330

37o30

302

1008

650

294

1008

750

282

1013

750

350

550

382

37o30

350

1142

750

342

1148

800

334

1148

850

400

650

432

37o30

397

1527

850

387

1531

900

377

1533

950
