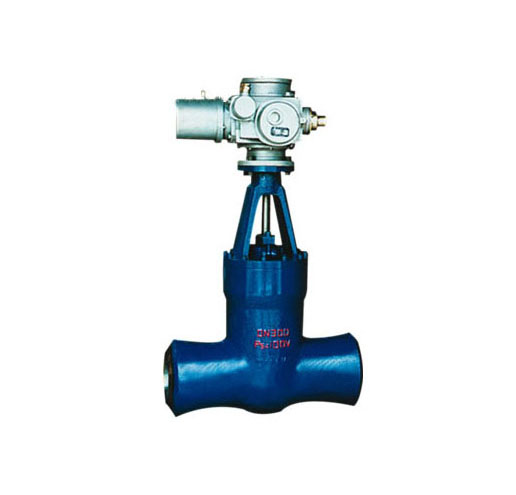

高温高压电站闸阀Z960Y

产品详情

高温高压电站闸阀采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；

背密封设计，有效保护密封填料，杜绝跑冒滴漏；

电站阀的结构特点

1、设计制造按J日/丁3595等标准。
2、阀门中腔采用压力自紧式密封结构，密封性能好。支管两端为焊接结构。
3、闸板和阀座密封面采用司太立钻基硬质合金堆焊而成，耐磨、而腐蚀、抗擦伤性能好。

structure feature:

1、design standard JB/T3595.
2、sealed by pressure yoke is welded.
3、sealing surface: stellite, good wearable and long duration.

电站阀的主要零件材料：Material of main parts
零件名称 name of parts	琳斗牌号加加加d斑t刃玲
阀体议 body	WCB	WC6	WC9
阀板 webge	WCB	WC6	WC9
阀盖 bonnet	25	12Cr1Mo1VA
阀杆 stem	1Cr17Ni2
阀座 sealing seat	25
密封环 sealing ring	软钢 soft steet	软钢 soft steel	软钢 soft steel
填料 packing	增强柔性石墨 expanded graphite
支架 yoke	WCB	WCB 或 WC6
阀杆螺母 nut	铝青铜 aluminium - bronze

电站阀的性能规范：Technical data
型号 type	试验压力 testing pressure			工作压力 working temperature	工作温度 suitable medium suitable medium	适用介质 water steam
	壳体 shell test	液密封 seat test(liquid)	气密封 seat test pressure working pressure
Z960Y-250	37.5	27.5	0.6MPa		≤425℃	水、蒸汽
Z960Y-320	48	36
Z960Y-P54100V	30	22		P5410	≤540℃
Z960Y-P54170V	48	36		P5417

主要尺寸及重量：Main size of appearance and weight
公称通径	主要外形尺寸及连接尺寸 Main size of Appearance						电动装置 actuators	重量 weight
公称通径	d	L	H	L1		L2	电动装置 actuators	重量 weight
DN Z960Y-250
100	84	406	1164		437	277	DZW45	234
125	100	483	1402		437	277	DZW60	343
175	158	711	1650		554	309	DZW180	638
225	200	864	1650		554	309	DZW180	654
