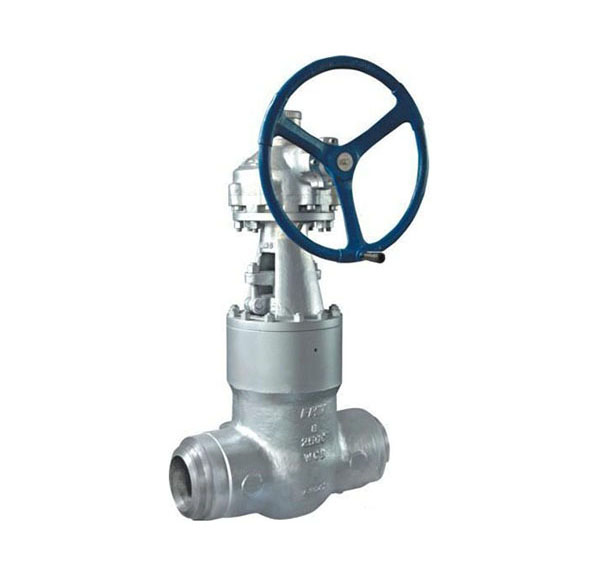

Z560Y-1500L美标涡轮传动电站闸阀

Z560Y-1500L美标涡轮传动电站闸阀

产品详情

美标涡轮传动电站闸阀的产品简介

蜗轮传动电站闸阀中部无阀盖压力自紧式连结 闸板为要楔式弹性单闸板或楔式双闸板结构 闸板/阀座双面堆焊钻基硬质合金 抗高温蠕变设计 阀杆采用渗氮型沉淀硬化不锈钢 有手动、齿轮(伞形齿轮和正齿轮)传动、电动

产品详细信息

蜗轮传动电站闸阀概述:高温度压电站闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,电站阀具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

蜗轮传动电站闸阀结构特征: 中部无阀盖压力自紧式连结

闸板为要楔式弹性单闸板或楔式双闸板结构

电站阀的闸板/阀座双面堆焊钻基硬质合金

抗高温蠕变设计

阀杆采用渗氮型沉淀硬化不锈钢

有手动、齿轮(伞形齿轮和正齿轮)传动、电动

电站阀的主要零件与材质:

零件名称

材料牌号

阀体

A216WCB

A217WC1

A217WC6

A217WC9

闸板

A216WCB

A217WC1

A217WC6

A217WC9

阀座

25

15CrMoA

12Cr1MoVA

12Cr1MoVA

阀杆

1Cr17Ni2

1Cr17Ni2

SUH600

SUH600




20Cr1Mo1V1A

20Cr1MoVA

阀盖

25

15CrMoA

12Cr1MoVA

12Cr1MoVA


WCB

WC1

WC6

WC9

填料

增强柔性石墨

支架

WCB

WCB

WCB

WCB



WC1

WC6

WC9

密封环

S软钢(增强柔性石墨)

S软钢

F软?/TD>

空杆螺母

45(ZCuZn25A16Fe3Mn3)

适用温度

425



450


540


570
